【集萃網(wǎng)觀察】1、引言 在陶瓷生產(chǎn)實(shí)踐中，由于某些工序操作不當(dāng)，一般會(huì)導(dǎo)致釉燒產(chǎn)品出現(xiàn)局部或大面積縮釉，從而嚴(yán)重影響產(chǎn)品質(zhì)量和經(jīng)濟(jì)效益。然而，就是這種“不良現(xiàn)象”卻給了我們一個(gè)意外的收獲：利用“缺陷”人為塑造“自然浮雕”美感，研制出了一種在陶瓷釉面上形成自然浮雕的方法用其所使用的陶瓷釉（文中簡(jiǎn)稱(chēng)“自然浮雕釉”），并于2005年9月由國(guó)家知識(shí)產(chǎn)權(quán)局授予發(fā)明專(zhuān)利權(quán)。
2、技術(shù)背景 要使陶瓷表面形成凹凸分明的浮雕且具有立體美感，傳統(tǒng)方法是采用雕刻，堆填或轉(zhuǎn)印等手段在陶瓷素坯上人為而成。但這樣產(chǎn)生的效果很不理想—— —凹陷部位積釉較厚，凹凸不明顯，棱角模糊，缺乏立體感，況且工藝復(fù)雜，成本昂貴。而自然浮雕方法更簡(jiǎn)單易行，產(chǎn)生的浮雕效果十分明顯，其線(xiàn)條流暢，紋理清晰，釉面光滑細(xì)膩，富有很強(qiáng)的觀賞性和適用性。因此，通過(guò)釉面裝飾產(chǎn)生自然浮雕的方法應(yīng)該擁有廣闊的市場(chǎng)前景。
3、技術(shù)原理淺析 通過(guò)在陶瓷生坯或素?zé)魃鲜┮欢ê穸鹊淖匀桓〉裼�，在干燥過(guò)程中由于縮水干裂而產(chǎn)生裂痕，經(jīng)釉燒使釉�；刂茰囟仁褂跃哂羞m當(dāng)流動(dòng)性，釉自身表面張力在裂紋處分?jǐn)嗖⒏髯跃奂傻�，從而產(chǎn)生自然的凸起浮雕效果。
4、配方與做法
4．1(浮雕釉的制配
4．1．1所需礦石及其百分比含量（見(jiàn)表）
鉀長(zhǎng)石38-42%
大理石26-30%
滑石10-15%
高嶺土3-5%
粘土6-10%
磷酸鈣6-18%
4．1．2制配方法與步驟 按配方組成所需量的原礦石，經(jīng)粉碎再過(guò)260目篩，攪拌均勻后倒入球磨容器中，加1：1等重量干凈水，加蓋密封，球磨50小時(shí)，所得釉漿即是“浮雕釉”。

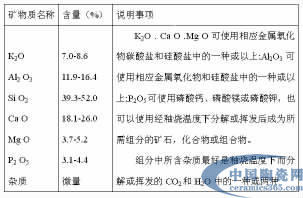

4．1．3 雕釉的礦物成分和含量（見(jiàn)右表）
5、工藝流程
5．1自然浮雕釉的裝飾方式
5．1．1一般裝飾
首先，將陶瓷生坯或素?zé)髑謇砀蓛�，適當(dāng)補(bǔ)水；
其次，在不要釉面形成浮雕的部位如器皿瓷內(nèi)壁施以通常的透明釉或色釉；
再次，運(yùn)用傳統(tǒng)的轉(zhuǎn)印印花工藝在必要的區(qū)域形成五彩繽紛的圖案，花紋以及人物鳥(niǎo)獸。
最后，在需要形成的部位或區(qū)域如器皿瓷的外表壁，扁平瓷的外邊沿采用噴涂，刷涂或浸泡醮取方式施釉，干燥后釉層厚度最好保證0.6—0.8mm，均勻平滑，以便在干燥過(guò)程中因干裂而產(chǎn)生大量裂紋，釉層被裂紋分割成無(wú)數(shù)小塊，形成浮雕的雛形。
5．1．2藝術(shù)裝飾
在自然浮雕釉中加入通常的陶瓷色基材料就能形成各種顏色的陶瓷釉，或者加入下列組成和配比所構(gòu)成的色基材料也能夠達(dá)到如此效果。
由硅酸鋯52—72%，氯化鈷9—— —29%，氧化鉻綠2—10%（重量百分比）構(gòu)成黑色色基材料，以5．3：100的比例加入自然浮雕釉，燒成后制品的“浮雕”即為黑色。
由氧化鐵紅6—26%，氯化鉻綠4－24%，氧化鋅39－59%，氧化鋁10－30%（重量百分比）構(gòu)成棕色色基材料，以1．96：100的比例加入的比例加入自然浮雕釉，燒成后制品的“浮雕”即為棕色。
由氧化鐵紅，鋯英石，氧化鎘，鉻酸鉀，氧化錫，氧化鎂以及分散劑構(gòu)成的紅色色基材料，以2－6：100的比例加入自然浮雕釉，燒成后的制品“浮雕”即為紅色。
由氧化二釩，氧化鋯，氧化鈷，氧化鋅構(gòu)成的藍(lán)色色基材料，以2－6：100（重量比）的比例加入自然浮雕釉，燒成后制品的“浮雕”為藍(lán)色。
此外，還可以在陶瓷生坯或素?zé)魃贤扛蔡沾尚袠I(yè)常用的顏色涂料，然后施以浮雕釉就能形成有顏色背景的浮雕釉面。也可以將色基材料噴涂于施釉后的釉層上，釉燒后同樣形成有顏色的塊狀凸起浮雕。
5．1．3制品燒成
施釉過(guò)程完成后，采用氧化燒成。如制品貼有花紙應(yīng)先在850－900°C溫度下排膜，再逐步升溫至1210°C（最佳溫度應(yīng)是1190－1220°C），保溫時(shí)間5－10分鐘，然后熄火冷卻。這樣所得的陶瓷制品釉面就會(huì)自然形成凹凸分明，感覺(jué)細(xì)膩的浮雕形狀。
當(dāng)然，值得注意的是最佳釉燒溫度必須因陶瓷釉組成變化而稍有變化，總之應(yīng)高于陶瓷釉的�；瘻囟龋鐪囟冗^(guò)高時(shí)陶瓷釉的粘度太小，流動(dòng)性過(guò)大而影響浮雕效果。
6、結(jié)論語(yǔ)
在陶瓷釉面上形成自然浮雕的方法融傳統(tǒng)和現(xiàn)代陶瓷釉面裝飾工藝于一體，以物理和化學(xué)反應(yīng)的結(jié)果有機(jī)地科學(xué)地更新了手工雕飾。它不僅大大節(jié)約了生產(chǎn)成本，提高生產(chǎn)效率，更主要的是能取得人工所不能及的特殊效果，而且廣泛適用于日用陶瓷，工藝陶瓷和建筑衛(wèi)生陶瓷等生產(chǎn)領(lǐng)域，特別是工藝陶瓷的應(yīng)用，能適應(yīng)國(guó)內(nèi)外、特別是歐美市場(chǎng)的需求。在廣交會(huì)上受到很多客戶(hù)的青睞，為企業(yè)創(chuàng)造了效益。
來(lái)源：陶城報(bào)
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
