【集萃網(wǎng)觀察】1實(shí)驗(yàn)
1.1實(shí)驗(yàn)材料、藥品及儀器
材料：經(jīng)退漿、煮練、漂白后的純棉平紋（4O/4O，l33×72）棉織物。
藥品：c.I.分散藍(lán)56，杭州帝凱化工有限公司；N，N二甲基甲酰胺（DMF，A.R.），天津博迪化工有限公司；架橋劑wD—l（自制），青島 大學(xué)染整研究所；氯乙酰氯（c.P.），上海亭新化工試劑廠；氯乙酸（c.P.），天津巴斯夫化工有限公司；吡啶（A.R.），天津天泰精細(xì)化學(xué)品有限公 司。
儀器：Rite一4800電腦測(cè)配色（愛色麗（亞太）有限公司）；Nicolet57oo一IR紅外光譜儀（美國，nlenl1oNic0let公司）；LFY一3o4型摩擦色牢度儀（山東紡織科學(xué)院）。
前言：熱轉(zhuǎn)移印花織物具有花型逼真、花紋細(xì)致、層次清晰、立體感強(qiáng)且無污染等特點(diǎn)，主要用于合成纖維J。天然纖維吸濕透氣、容易染色、抗靜電，制成的織物 花色鮮艷，受到消費(fèi)者青睞。但分散染料與其親合力弱，染料轉(zhuǎn)移率低，皂洗牢度差，所以，將分散染料進(jìn)行改性，然后用于棉織物的熱轉(zhuǎn)移印花。目前，國內(nèi)外對(duì) 此研究較少。實(shí)驗(yàn)中選用氯乙酸和氯乙酰氯首先對(duì)c.I.分散藍(lán)56進(jìn)行改性，然后用于經(jīng)自制架橋劑WD—l預(yù)處理的棉織物的熱轉(zhuǎn)移印花。
1.2C.I.分散藍(lán)56改性
1.2.1實(shí)驗(yàn)方法
氯乙酸改性：先向三口燒瓶中加入0.05gC.I.分散藍(lán)56，用適量DMF溶解，將O.14g氯乙酸溶解在50mL水溶液中，攪拌，逐滴加入三口燒瓶中，并加入O.2857g吡啶作催化劑。升溫至50℃，恒溫?cái)嚢?小時(shí)，將產(chǎn)物儲(chǔ)存，待用。
氯乙酰氯改性：先向三口燒瓶中加入C.I.分散藍(lán)56，用適量DMF溶解，并加少量吡啶催化劑，攪拌，逐滴加入氯乙酰氯（C.I.分散藍(lán)56與氯乙酰氯的比例分別為1：l和1：2），滴加完畢后升溫至50℃，恒溫?cái)嚢?小時(shí)，將產(chǎn)物儲(chǔ)存，待用。
1.2.2染料提純
將制得染液焙烘（溫度超過l53℃），待染料凝聚成固體時(shí)即可。因吡啶的沸點(diǎn)是ll5.3℃，而DMF沸點(diǎn)是l52℃，大約需焙烘2小時(shí)，待染料溶 液中吡啶、N，N一二甲基甲酰胺及水蒸發(fā)后得到的固體即為純?nèi)玖�，取少量用Nic0let5700rr—IR紅外光譜儀進(jìn)行結(jié)構(gòu)分析。
1.3棉織物轉(zhuǎn)移印花
1.3.1棉織物預(yù)處理
將純棉布浸人架橋劑wD一1中（浴比1：50）30分鐘，浸軋（帶液率約90%，二浸二軋），烘干（9O℃×3分鐘）。
1.3.2熱轉(zhuǎn)移紙制備
用丙酮溶液將染料溶解在小燒杯里，依次加入粘合劑和稀釋劑，攪拌均勻，使之成油墨狀，再用刮刀把染料均勻涂于紙上，晾干。
1.3.3印花工藝（印花有哪些工藝）
將預(yù)處理棉布與轉(zhuǎn)移紙正面相貼放入l70℃、180℃、l90℃二分段溫度下進(jìn)行熱轉(zhuǎn)印，時(shí)間30秒，皂洗（浴比l：5o，溫度55℃，時(shí)間l5分鐘，2g/LNa2Co3，1g/L洗衣粉），水洗，晾干。
1.3.4測(cè)試
用Rite一4800電腦測(cè)配色儀分析轉(zhuǎn)移印花織物的顏色改變；將皂洗后織物用GB250—1995變色樣卡評(píng)定試樣的變色等級(jí)；將轉(zhuǎn)印后織物置于 耐摩擦色牢度試驗(yàn)機(jī)上，與干或濕的標(biāo)準(zhǔn)白布進(jìn)行一定次數(shù)的摩擦，（按標(biāo)準(zhǔn)進(jìn)行）沾色后的標(biāo)準(zhǔn)白布與GB251—1995沾色樣卡比較，評(píng)定摩擦等級(jí)。
2結(jié)果與討論

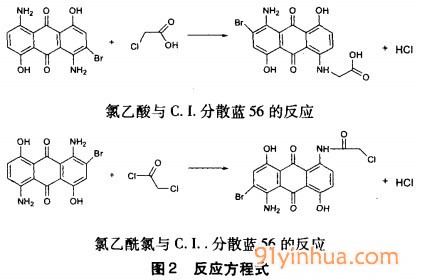

2.1 C.I.分散藍(lán)56改性實(shí)驗(yàn)中選用氯乙酸和氯乙酰氯分別對(duì)c.I.分散藍(lán)56進(jìn)行改性，反應(yīng)方程式為：
2.1.1紅外光譜
2.1.2 K/S值
未改性c.I.分散藍(lán)56上染布樣的K/s值幾乎為零，說明未改性染料與天然織物沒有親和力。經(jīng)改性后的c.I.分散藍(lán)56用于棉織物轉(zhuǎn)移印花的K/S值隨溫度的變化見圖4。
由圖4知，經(jīng)氯乙酰氯改性的C.I.分散藍(lán)56在起始溫度時(shí)的K/s值變化較快，當(dāng)溫度升高到l75℃一18O℃時(shí)，K/s值增加逐漸緩慢，當(dāng)達(dá)到 185℃～190℃時(shí)變化較平穩(wěn)且出現(xiàn)極大值。所以，氯乙酰氯改性的C.I.分散藍(lán)56的改性溫度選擇185℃～190℃。然后將改性染料分別在185℃ 和190℃進(jìn)行皂洗，對(duì)比皂洗前后的K/S值，結(jié)果見圖5。
但經(jīng)氯乙酸改性的C.I.分散藍(lán)56用于轉(zhuǎn)移印花的K/s值明顯偏低，效果差于經(jīng)氯乙酰氯改性的C.I.分散藍(lán)56，但優(yōu)于未改性C.I.分散藍(lán)56的效果。
2.1.3牢度測(cè)試
對(duì)比改性與未改性分散染料用于轉(zhuǎn)移印花后織物的牢度變化見表1。
由表l知，改性前織物的皂洗、摩擦牢度較低，改性后明顯提高。以經(jīng)氯乙酰氯改性的效果最明顯，皂洗和摩擦牢度均提高到3～4級(jí)。各種改性效果的影響見圖6。
由圖6得知，經(jīng)氯乙酰氯改性的c.I.分散藍(lán)56效果好，尤其當(dāng)氯乙酰氯與C.I.分散藍(lán)56以1：2的比例改性效果為最好。
2.2架橋劑的影響
實(shí)驗(yàn)中將純棉織物經(jīng)自制架橋劑wD一1處理，然后與改性染料進(jìn)行熱轉(zhuǎn)移印花，控制其軋余率及架橋劑wD—l的濃度一致�，F(xiàn)對(duì)不同濃度的架橋劑wD—l對(duì)l：2氯乙酰氯改性分散染料轉(zhuǎn)移印花效果影響進(jìn)行研究。
取4塊布樣，分別在5%、l0%、15%、20%的架橋劑wD—l溶液中入浸10分鐘，浸軋（二浸二軋），70℃烘于3分鐘，將1：2氯乙酰氯改性的C.I.分散藍(lán)56均勻涂在熱轉(zhuǎn)移紙上，l85℃熱轉(zhuǎn)移印花，皂洗，水洗，晾干。各布樣印花效果見圖7。
由圖7得知，隨著架橋劑濃度的增加，織物顏色明顯加深。綜合考慮架橋劑濃度和使用成本，選擇架橋劑WD—l的濃度為15%。
3結(jié)論
�。�1）用氯乙酰氯改性c.I.分散藍(lán)56的最佳溫度為185℃，經(jīng)氯乙酰氯改性后織物的皂洗牢度和摩擦牢度可達(dá)3—4級(jí)，當(dāng)氯乙酰氯與c.I.分散藍(lán)56以1：2反應(yīng)時(shí)，取得最佳效果。
�。�2）自制架橋劑wD一1較好濃度為l5%。
備注：選擇氯乙酸和氯乙酰氯改性c.I.分散藍(lán)56用于棉織物的熱轉(zhuǎn)移印花。經(jīng)紅外光譜和K/S值分析，c.I.分散藍(lán)56經(jīng)改性后用于棉織物印花效果較好。改性后轉(zhuǎn)移印花織物的牢度明顯提高，經(jīng)氯乙酰氯改性的效果優(yōu)于氯乙酸，皂洗和摩擦牢度可提高到3～4級(jí)。實(shí)驗(yàn)中自制架橋劑wD一1的最佳濃度為15%。
作者：董朝紅，呂洲，朱平，展義臻，吳丹
手機(jī)版印花網(wǎng)
微信號(hào)：yinhuashijie
