99精品视频只有精品高清77-久久久精品欧美极品-久热在线视频精品99-99国产精品99久久久久久粉嫩-日本东京热中文字幕组-jizzxxxxx18国产av-91精品 粉嫩 久久-精神品久久久久精品三级-国产精品99久久久久久久ww

    生態(tài)友好、環(huán)境安全的要求對紡織品越來越嚴(yán)格，其中，對環(huán)境造成最大危害的是由染色造成的。眾所周知，染色時(shí)排放出許多包括廢水和廢氣或固體廢物等。因此，防止污染的關(guān)鍵要素是采用天然染料。

    與合成染料不同，天然染料對人體和環(huán)境無危害。它們的素性最低，幾乎沒有污染的廢水，對人體健康的危害輕。在自然界，某些植物的廢棄物，可以用來提取染料。假如能夠用天然染料，染蠶絲，就有可能減少蠶絲染色的污染。

    基于上述觀點(diǎn)，本研究打算從作為植物廢料的濕和干桉樹類樹皮中萃取染料，并對萃取工藝進(jìn)行優(yōu)選，同時(shí)用于家蠶絲染色。

    1試驗(yàn)工藝

    1.1染料選擇

    天然染料是從植物、動(dòng)物、蔬菜和礦物資源中得到的未經(jīng)化學(xué)加工的染料和顏料，被看作綠色生態(tài)型染料。因此，本研究選擇天然染料。

    1.2資源選擇

    桉樹類樹皮由以下重要化合物組成，也就是，還有作為色素的圣草酚、柚甙素、棟精、鼠李精醚、黃杉素。它是從Erode和Nilgrris高地上，以干和濕態(tài)收集的，用作本研究染料萃取用的資源。

    1.3媒染劑的選擇

    眾所周知媒染劑可使同樣染料賦予各種顏色。合成媒染劑會(huì)造成污染問題，也會(huì)影響環(huán)境。因此，天然媒染劑的使用是安全的。石榴表皮也能夠用作媒染劑，賦予更深顏色并具有良好牢度性能。

    因此，本研究選擇環(huán)境友好型媒染劑，即訶子和石榴表皮。

    1.4織物前處理

    Rewat等人提供的絲織物脫膠工藝如下:在100mL水中含0.5mLgenteel的適量溶液中，緩慢攪拌約30min。之前，將6m絲織物在冷水中浸泡5min。然后瀝干水份，將絲織物在制備好的溶液中浸泡30min。織物在溶液中被緩慢攪動(dòng)，再在冷水中光分水洗2次，陰干。

    2染料萃取方法的優(yōu)化

    將濕樹皮撕成小片，被研磨成均勻的糊狀物。干樹皮在制粉廠里通過研磨制成細(xì)粉。將500g桉樹類的濕糊料和干粉放在4個(gè)分開的容器里，和100ml水混合，加熱至沸。染料液體壓80℃、100℃、120℃3種不同溫度下被萃取，溫度由調(diào)節(jié)火焰高度維持。染料萃取的最佳時(shí)間為60min，并保持溫度穩(wěn)定。在達(dá)到規(guī)定時(shí)間后，各染料溶液被分開過濾，存放在清潔的玻璃瓶中。每個(gè)燒杯中分別吸取各染料萃取液1mL，并將它和100mL水混合。將1g絲織物投放到各染料溶液中加熱至沸。染色時(shí)間均為30min。然后染樣用冷水沖洗、晾干。記錄各試樣的撕破強(qiáng)度。將少許試樣貼上標(biāo)記，平整地貼時(shí)在白卡片紙上，用作分析染色物的光澤、質(zhì)地、染色深度和勻度，用目測檢查表示。結(jié)果表明，從1kg干和濕桉樹類樹皮中萃取出的染料是良好的。因此，本試驗(yàn)選擇用1kg干和濕桉樹類樹皮萃取出的染料。

    3染色濕度和時(shí)間的優(yōu)化

    在6個(gè)分開的燒杯中分別取出1kg干和濕桉樹類樹皮的萃取液，其濃度分別為3%、6%和9%，其中加入100ml軟水，將1g絲織物投入到溶液中。每只染料浴分別保持溫度為80℃、100℃和120℃。染色時(shí)間保持不變，均為60min。然后充分洗滌，晾干。測定試樣的外觀和強(qiáng)度。結(jié)果表明，所有所用的染料試樣，在100℃染色時(shí)都具有良好外觀和強(qiáng)度。因此，染色溫度統(tǒng)一為100℃。

    4媒染劑濃度和染料濃度的優(yōu)化

    為了優(yōu)選蠶絲試樣中的染料濃度，用從濕和干態(tài)的桉樹類樹皮中萃取出的染料染色，染料濃度分別為3%、6%和9%。

    4.1媒染工藝選擇

    根據(jù)Gupta所述，媒染牢度取決于媒染劑和媒染法，因?yàn)樾纬刹煌�金屬染料結(jié)合物在其耐光性上有差異，還因?yàn)榻饘賹θ玖系墓饣瘜W(xué)降解會(huì)有正面或負(fù)面影響。因此，媒染采用預(yù)媒染、同樣媒染和后媒染3種方法。

    4.1.1預(yù)媒染法

    在預(yù)媒染法中，脫膠試樣在含2%石榴表皮溶液中，100℃媒染60min，在未經(jīng)任何中間洗滌下晾干。然后，再在含3%桉樹類染料的溶液中，100℃染60min.染色后，試樣從染浴中取出，用冷流水沖洗，去除試樣表面存在的多余染料粒子。6%和9%的染料萃取液也桉相似的染色法染色。

    4.1.2同浴媒染法

    同浴媒染是將含有3%桉樹類染料、2%石榴表皮和脫膠試樣組成的溶液，100℃沸染60min。染色后，用冷流水沖洗試樣，去除試樣表面上存在的多余染料粒子。6%和9%的染料萃取液也桉照相似方法染色。

    4.1.3后媒染法

    脫膠試樣在含有3%桉樹類染料溶液中100℃染色，然后將它置于含有2%石榴表皮的媒染溶液中100℃處理60min。染色后，試樣從染浴中取出，用冷流水沖洗，去除試樣表面上存在的多余染料粒子。6%和4%的染料萃取液按照相似方法染色。

    4.2后處理

    后處理方法是，將染色試樣5%洗滌劑溶液中處理15min，然后染色試樣用冷水充分沖洗3~4次，晾干。用2%訶子作為媒染劑染色的相同試樣也按照相同后處理方法處理。

    根據(jù)染色物的光澤、色澤、顏色深度和勻度，對染色試樣進(jìn)行直觀評定。結(jié)果表明，在后媒染染色中，用含有石榴表皮的6%藍(lán)桉(EuchlyptusGlobuus)干樹皮染料溶液染色的絲織物是良好的，令人滿意的。

    4.3實(shí)際染色

    在實(shí)際的染色中，容器中用14L軟水溶解480g干的桉樹類染料粉末，將容器置于煤氣爐上加熱溶液至沸。染料液于100℃萃取60min。用薄棉布過濾萃取的染料液。染色時(shí)間為60min。添加重量為288g石榴表皮粉末用于后媒染。染色試樣從染浴中取出，用流水沖洗，去除材料表面上存在的多余染料粒子。2種染色材料都被晾干，然后在肥皂溶液中沸煮15min。皂煮后，用冷水充分沖洗3~4次，晾干。

    4.4穿著試驗(yàn)

    將染色織物制成中長大衣的上端和圍巾，然后用合適的對象對它們進(jìn)行穿著試驗(yàn)。這種操作要進(jìn)行15d。

    試樣在每次穿著后用Reetannt洗滌。

    4.5評定

    試樣評定用主觀和客觀兩種方法檢測。將未染色、染色、染色并洗滌試樣表示為SO、SEP1和SEP2。

    主觀評定(目測評定)為了評定試樣的綜合外觀、色澤、染色勻度和光澤，選擇一組25位在紡織和服裝專業(yè)領(lǐng)域的研究生作為評判員。

    客觀評定包括試驗(yàn)室檢測。

    目測評定結(jié)果:

    目測評定揭示，有95%以上評判員將幾乎所有試樣的綜合外觀都定級(jí)為良好。有93%以上評判員將它們的色澤高度定級(jí)為鮮艷。有98%評判員將染色勻度定級(jí)為均勻。有93%以上評判員將質(zhì)地定級(jí)為柔軟。有95%以上評判員將光澤定級(jí)為高的。

    因此，根據(jù)試樣的目測檢查，總的來說，所有試樣都持有良好的綜合外觀、色澤鮮艷、染色均勻、質(zhì)地柔軟和高的光澤。

    (1)織物重量

    表1列出了未染色、染色、染色并洗滌后試樣的織物重量結(jié)果。經(jīng)染色和洗滌后的織物分別增重26%和20%。

    (2)織物硬挺度

    表2列出了未染色、染色、染色并洗滌后試樣的織物硬挺度結(jié)果。

    染色和洗染后的織物經(jīng)向和緯向硬挺度都降低。

    (3)斷裂強(qiáng)度

    伸長和加載的織物經(jīng)向和緯向斷裂強(qiáng)度分別提高38%。

    (4)織物厚度

    染色試樣的織物厚度提高38%，洗滌試樣的織物厚度提高48%。

    (5)懸垂性

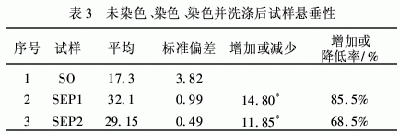

    表3列出未染色、染色、染色和洗滌后的試樣懸垂性測試結(jié)果。

    染色和洗滌后的絲織物懸垂性提高。

    (6)撕破強(qiáng)度

    2種染料分別染色后絲織物撕破強(qiáng)度都降低。

    (7)染色牢度

    所有染色試樣的耐曬、摩擦、整理、洗滌、汗?jié)n的染色牢度都很好。

    (8)穿著試驗(yàn)

    染色、染色并洗滌后試樣對穿著者不造成健康危害。

    5結(jié)論

    根據(jù)研究結(jié)果，可以斷定桉樹類樹皮可以有效地萃取出染料，這些染料能夠用于家蠶絲織物，可以成功地用作服裝。染色織物的評定還提示，它們具有好的斷裂強(qiáng)度、懸垂性、織物硬挺度，折皺回復(fù)性、撕破強(qiáng)度和染色牢度性能。
