99精品视频只有精品高清77-久久久精品欧美极品-久热在线视频精品99-99国产精品99久久久久久粉嫩-日本东京热中文字幕组-jizzxxxxx18国产av-91精品 粉嫩 久久-精神品久久久久精品三级-国产精品99久久久久久久ww

    張德鎖,林紅,張峰,陳宇岳 (蘇州大學材料工程學院,江蘇蘇州215021)

    摘要:超支化合物是一類具有特殊結(jié)構(gòu)和性能的聚合物,合成簡便,價格低廉,具實用價值,采用端氨基超支化合物季銨鹽(HBP-HTC,表面富含季銨鹽陽離子)對真絲織物進行陽離子改性處理,研究了改性后真絲織物的活性染料染色性能.結(jié)果表明:經(jīng)HBP-HTC改性的真絲織物在無鹽促染下有效地提高了活性染料的上染能力,并且獲得了較好的勻染性,但對其色牢度和色光略有影響.

    關(guān)鍵詞:HBP-HTC;真絲織物;活性染料;性能

    中圖分類號:TQ314.24+6文獻標識碼:A文章編號:1004-0439(2008)08-0020-03

    目前,真絲綢高牢度染色幾乎都是采用活性染料染色.活性染料色譜齊全,色澤鮮艷,價格低廉,染色性能優(yōu)良,受到人們的喜愛.但現(xiàn)有的活性染料的親合力不高,為提高活性染料對真絲綢的上染率和固色率,必須加入大量無機鹽來促染.大量無機鹽的加入,提高了染料利用率,減少了廢水中染料的含量,但無機鹽對環(huán)境的影響日益嚴重.因此,減少活性染料染色時無機鹽的用量一直是印染業(yè)的重要課題之一.[1]樹狀大分子和超支化合物是一類有特殊結(jié)構(gòu)和性能的聚合物[2],

    在紡織上的應用研究才剛剛開始.[3]超支化合物合成簡便,價格低廉,更具實用價值.前期研究中已成功制成了表面富含氨基和亞氨基的端氨基超支化合物(HBP-NH2),并將其用于棉織物的活性染料無鹽染色,結(jié)果令人滿意.[4-5]為了進一步拓展端氨基超支化合物的性能,對其進行端基改性,制備了端氨基超支化合物季銨鹽(HBP-HTC).[6]本文利用自制的HBP-HTC對真絲織物進行改性處理,并研究改性后織物的染色性能.

    1實驗

    1.1材料與儀器

    織物:真絲電力紡.染料:蘭納素活性染料(橙RG;藍3R;紅CE;金黃CE-01).藥劑:硫酸鈉(Na2SO4)、無水碳酸鈉(Na2CO3)、氫氧化鈉、鹽酸、乙酸(均為分析純);HBP-HTC[自制,m(EPTAC)∶m(HBP-NH2)=2∶1].

    儀器:756MC型紫外可見分光光度計;UltrascanE型測色儀(美國HunterLab公司);HD500型水浴振蕩器;實驗室小軋車;PHS-3C型精密pH計;SW-12A型耐洗色牢度試驗機;Y571B型摩擦色牢度儀.

    1.2真絲織物改性

    采用5 g/L HBP-HTC溶液對真絲織物進行改性處理,浴比1∶50,100℃,浸漬3 min,兩浸兩軋,軋余率100%,水洗后待染.

    1.3活性染料染色

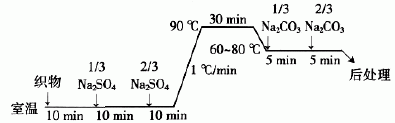

    染液配方:活性染料2.0%(owf);Na2SO440 g/L;Na2CO310g/L;浴比1∶50;pH=6.染色升溫曲線:

    1.4測試

    樣品表面色深(K/S)值、色光(L*、a*、b*、C*)采用測色儀測量,10°視野,D65光源,試樣折疊4層;上染率E=[(A0-At)/A0]×100%,其中A0為染色前染液吸光度,At為染色后殘液吸光度;固著率F=[(K/S)1/(K/S)0]×100%,其中:F表示和纖維鍵合的染料占上染到纖維上染料總量的百分數(shù),(K/S)0、(K/S)1分別為皂煮前后織物的表面色深;總固著率T=E×F×100%,表示與纖維鍵合的染料占投入染浴中染料總量的百分數(shù);耐摩擦色牢度按GB/T 3920-97測試;耐洗色牢度按GB/T 3921-97(方法一)測試;勻染性:在測色儀上對染色樣品均勻取樣,在各部位隨機測定20個點的K/S值,計算其標準偏差.

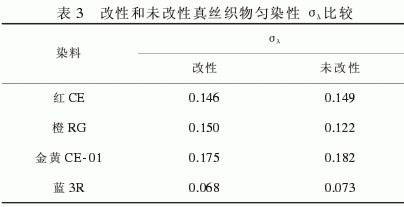

    其中,λ為其最大吸收波長,并以σλ數(shù)值的大小來評定其勻染性.
